| 是否提供加工定制 | 否 | 品牌 | 鄭州長城 |
| 型號 | SHB-IIIG | 材質 | 不銹鋼 |
| 驅動方式 | 電動 | 用途 | 化工泵 |
| 原理 | 真空泵 | 功率 | 250 |
| 極限壓力 | 0.098（pa） | 外形尺寸 | 470L*260W*516H |
| 是否提供加工定制 | 否 | 品牌 | 獅鼎 |
| 型號 | SHB-IIIG | 產品適用范圍 | 循環水式多用真空泵廣泛用于蒸發、蒸餾、結晶、過濾、減壓、升華等作業，是大專院校、醫藥化工、食品加工等領域?qū)嶒炇业睦硐朐O備。 |
循環水式多用真空泵也稱為：真空泵，水環真空泵，循環水多用真空泵，循環水真空泵，微型真空泵等。
一、工作原理：
循環水式多用真空泵是以循環水作為工作流體，利用射流產生負壓原理而設計的一種新型多用真空泵，為化學實驗室提供真空條件，并能向反應裝置提供循環冷卻水。
循環水式多用真空泵廣泛用于蒸發、蒸餾、結晶、過濾、減壓、升華等作業，是大專院校、醫藥化工、食品加工等領域?qū)嶒炇业睦硐朐O備。

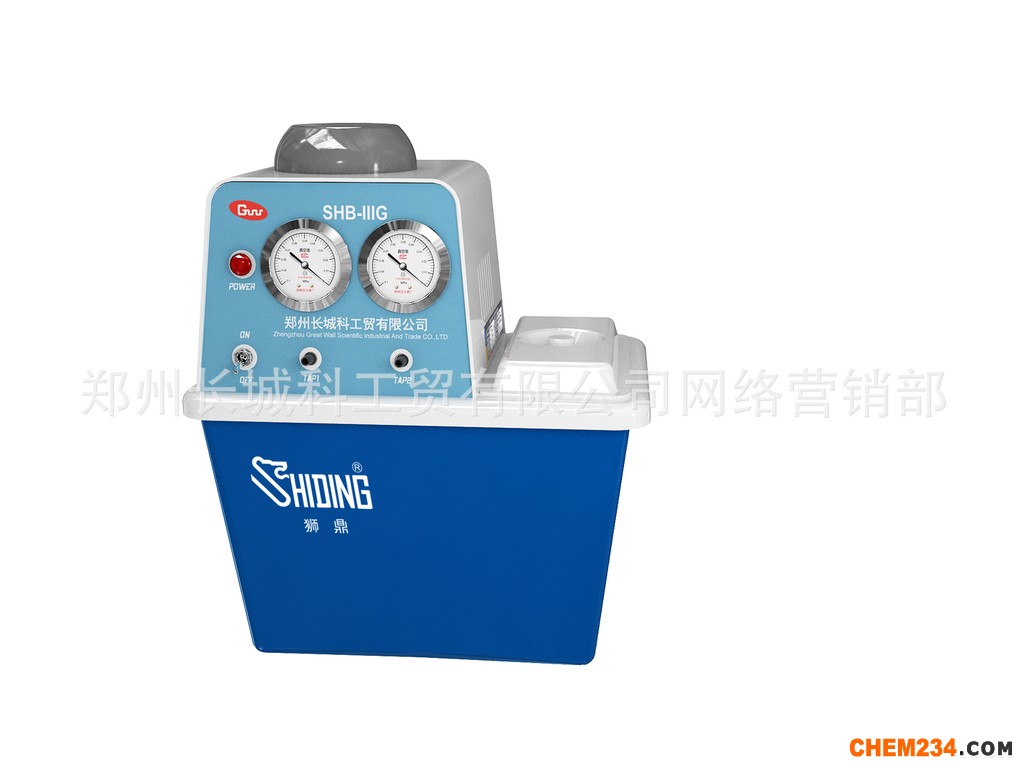

二、SHB-IIIG循環水式多用真空泵用途特點：
鄭州長城科工貿有限公司具有自主知識產權（專利號：ZL02326871.9）
循環水式多用真空泵為蒸發、蒸餾、結晶、干燥、升華、過濾減壓、脫氣等過程提供真空條件，特別適合于大專院校、科研院所、化工、制藥、生化、食品、農藥、農業工程、生物工程等行業的實驗室和小試。
●SHB-IIIG循環水式多用真空泵儲水箱采用新研制的特種塑料材質，對含有丙酮、乙醚、二氯甲烷等有機化學物質的作業，有耐腐蝕，耐溶解作用。
●特制的流體消聲器，減少水中氣體，使真空度更高更穩；減少氣液摩擦，降低噪聲。
●SHB-IIIG循環水式多用真空泵專用電機由知名電機制造商ODM制造，氟橡膠密封，電機內部無腐蝕性氣體侵入。
●耐酸、堿、溶劑腐蝕。
●雙抽頭、雙表顯，可單獨或并聯使用。
●循環用水，節約寶貴的水資源。
●比其它類型真空泵節電35%以上。
▲需定期更換水槽中的水，以保證水質純凈，保證真空度，避免垢漬。
▲可用于抽取腐蝕性氣體，需縮短換水周期。

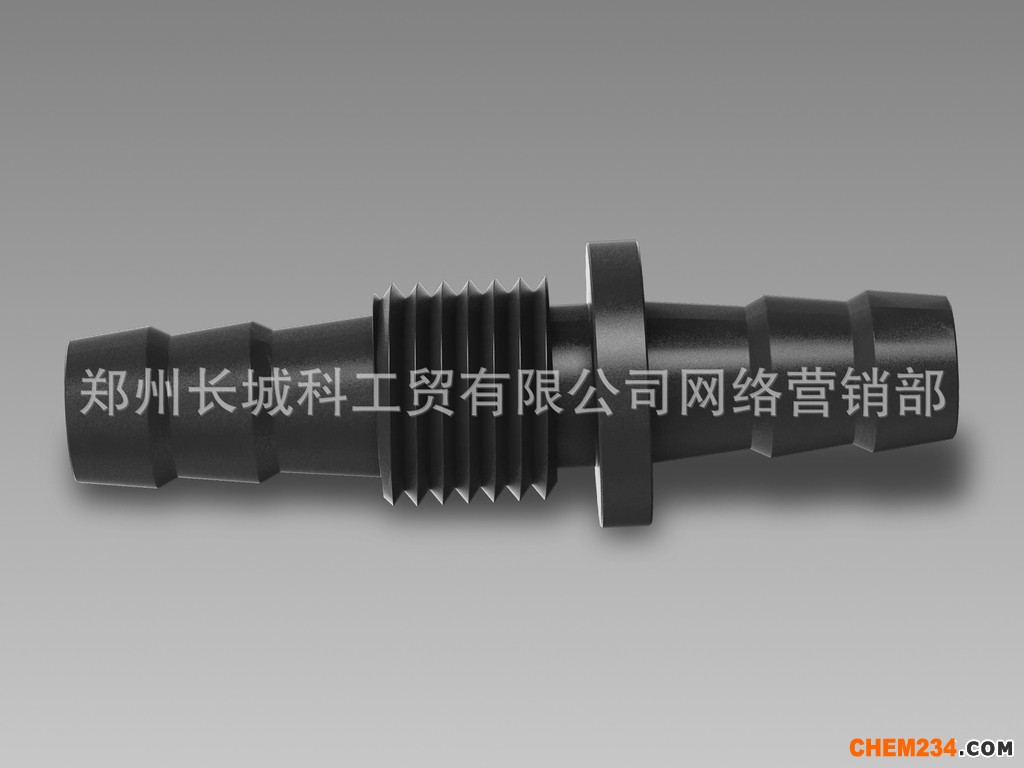

◆SHB-Ⅲ循環水式多用真空泵：殼體、水槽、射流器、三通、逆止閥、抽氣咀為PP材質；泵體、葉輪（六流道、雙密封）為不銹鋼板壓制，材質符合ANSI標準。

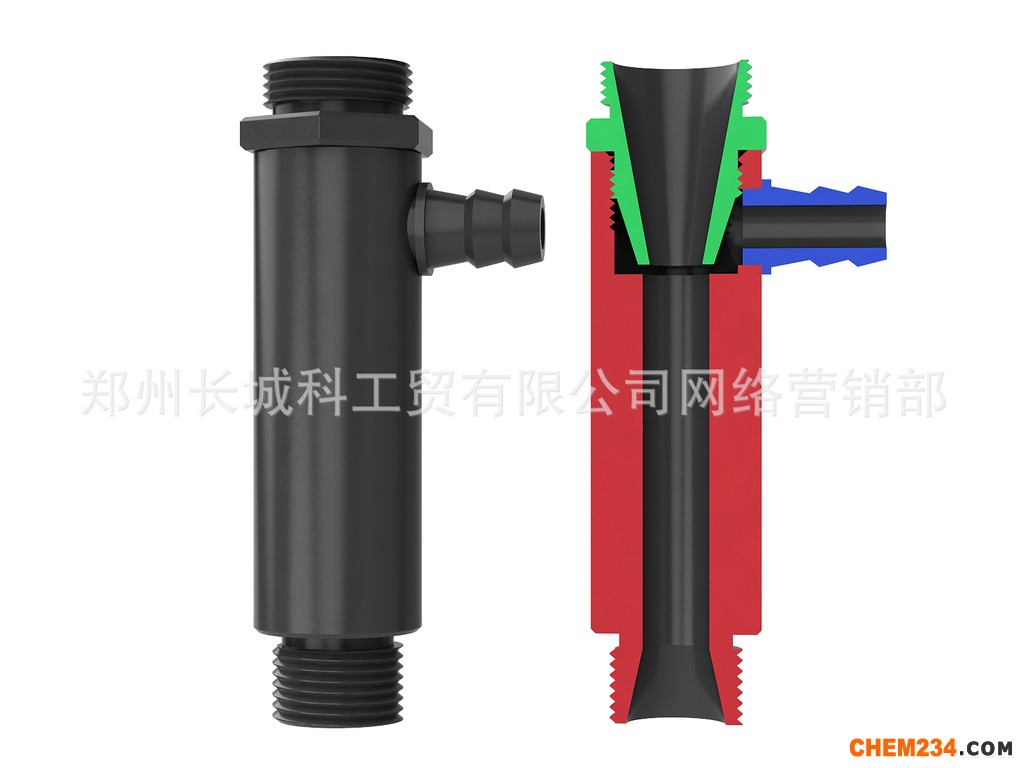

◆SHB-ⅢG循環水式多用真空泵：主要部件射流器、抽氣咀噴涂Teflon(PTFE),氟橡膠材質氣體管路。此產品最新研制，設計方案及材質由歐洲客戶提供，此款最受國外用戶推崇。
◆SHB-ⅢS循環水式多用真空泵：泵體為PP材質，更適用于酸性氣體，其它同SHB-Ⅲ。
◆SHB-ⅢT循環水式多用真空泵：透明水槽，便于觀察水位、水質，其它同SHB-ⅢA。
三、技術參數：
|
型號 |
SHB-IIIG |
|
功率（W） |
180 |
|
電源（V/HZ） |
220/50 |
|
流量（L/min） |
80 |
|
揚程 |
10 |
|
最大真空度（Mpa） |
0.098 |
|
單頭抽氣量（L/min） |
10 |
|
抽氣頭數（個） |
2 |
|
安全功能 |
逆流防止閥 |
|
水箱容積（L） |
15 |
|
水箱材質 |
PP |
|
外形尺寸 |
385L*280W*420H |
|
重量 |
11 |
四、使用方法：（請參照附圖）
1、準備工作。將SHB-IIIG循環水式多用真空泵平放于工作臺上，首次使用時，打開水箱上蓋注入清潔的涼水（亦可經由放水軟管加水），當水面即將升至水箱后面的溢水嘴下高度時停止加水，重復開機可不再加水。但最長時間每星期更換一次水，如水質污染嚴重，使用率高，可縮短更換水的時間，最終目的要保持水箱中的水質清潔。
2、抽真空作業。將需要抽真空的設備的抽氣套管緊密套接于循環水式多用真空泵抽氣嘴上，關閉循環開關，接通電源，打開電源開關，即可開始抽真空作業，通過與抽氣嘴對應的真空表可觀察真空度。
3、當循環水式多用真空泵需長時間連續作業時，水箱內的水溫將會升高，影響真空度，此時，可將放水軟管與水源（自來水）接通，溢水嘴作排水出口，適當控制自來水流量，即可保持水箱內水溫不升，使真空度穩定。
4、當需要為反應裝置提供冷卻循環水時，在前面第3條操作的基礎上，將需要冷卻的裝置進水、出水管分別接到本機后部的循環水出水嘴、進水嘴上，轉動循環水開關至ON位置，即可實現循環冷卻水供應。
五：附件：故障及排除方法、不同溫度條件下真空性能表、抽氣系統修理說明
SHB—ⅢG型系列循環水式多用真空泵常見故障及排除方法
|
序號 |
常見故障 |
查找部位 |
排除方法 |
|
1 |
無真空或真空表指示不準 |
1、電機轉速不夠或電壓過低 |
檢查電壓是否穩定 |
|
2、真空瓶、止回閥臟物堵塞或腐蝕 |
清理內部臟物或更換新瓶、新閥芯 |
||
|
3、進水口、濾管網堵塞 |
清洗，掏出內部臟物 |
||
|
4、葉輪脫落 |
更換葉輪 |
||
|
5、真空表進水或漏氣 |
甩出表內存水，使表針回零或更換新表 |
||
|
6、真空管路堵塞或管龜裂 |
清洗管路或更換新管 |
||
|
2 |
電機不工作 |
1、保險管燒斷 |
更換新保險管 |
|
2、運轉電容被擊穿 |
更換與原來容量電壓相等的新電容 |
||
|
3、電機繞組燒壞 |
更換新電機 |
||
|
4、軸承磨損嚴重卡死 |
更換新軸承 |
||
|
5、葉輪被堵卡死 |
清理雜物，校正葉輪位置 |
||
|
6、線頭虛焊或線卡松動 |
焊接牢靠，線卡卡緊 |
||
|
3
|
電機發熱、噪音過大 |
1、軸承磨損 |
更換新軸承 |
|
2、葉輪磨損變形 |
更換新葉輪 |
||
|
3、電壓不穩或電壓過低 |
查線路是否過載和有無低電壓現象 |
||
|
4 |
水箱內水花翻騰 |
1、濾水管排水方向不正確 |
調整排水方向 |
|
2、水位太低 |
加水到溢水口 |
||
|
5 |
漏水 |
1、水箱放溢水咀松動或密封圈老化 |
擰緊水咀或更換密封圈 |
|
2、水箱破裂 |
更換水箱 |
六、循環水式多用真空泵不同溫度條件下真空性能：
|
溫度℃ |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
真空度MPa |
～0.099 |
～0.099 |
～0.099 |
～0.099 |
0.097 |
0.096 |
0.095 |
|
mmHg |
～750 |
～750 |
～748 |
～746 |
736 |
732 |
724 |
鄭州長城科工貿有限公司產品與國內外同行業產品比較，有極限真空度高、抽速快的特點，改造后的新真空瓶在原基礎上抽速又提高30％。
