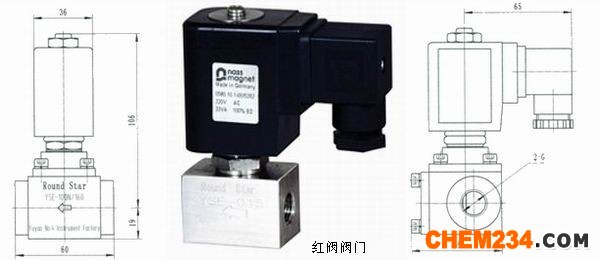

高壓電磁閥,分直動式高壓電磁閥
一、高壓電磁閥概述
一、高壓電磁閥概述
YSE高壓電磁閥分直動式和先導式兩種結構原理，高壓系列電磁閥在國內有比較明顯的價格和質量優勢該產品利用獨特的太空理念，碟性活塞結構，輕巧靈活，閥內的導向裝置使活塞上下運動不偏離中心，有效避免了活塞卡在閥腔內的故障．領先設計的三維密封結構可靈活選配不同的密封材料，閥門可達零泄漏．高壓電磁閥有黃銅高壓電磁閥和不銹鋼高壓電磁閥．
二、高壓電磁閥性能參數
閥體材質：不銹鋼。
適用介質：燃氣、蒸汽等氣體、水及粘度小的液體、腐蝕流體等
溫度范圍：-100—+200℃。
溫度范圍：-100—+200℃。
介質粘度：小于50C St(大于時需定制）。
防護性能：防水、防爆（Exd IICT5)、防腐。
接線方式：接線座式；引線式；插頭式。
控制方式：常開、常閉。
電源電壓: DC12—127V; AC36—380V。
連接方式：內螺紋、法蘭（外螺紋和特殊接口可定做或加轉接頭）。
泄 漏 量：零。
三、技術參數
四、紅閥閥門訂貨須知：
1、①電磁閥產品名稱與型號②電磁閥的口徑③電磁閥是否帶附件以便我們的為您正確選型④電磁閥的使用壓力⑤電磁閥的使用介質、溫度。
2、若已經由設計單位選定紅閥公司的電磁閥型號，請按電磁閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要復雜時,請您盡量提供設計圖紙和詳細參數，由我司專家為您審核把關。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
| 型號Model | YSE-010 | YSE-015 | YSE-020 | YSE-025 | YSE-030 | YSE-100 | YSE-150 | YSE-200 | YSE-250 |
| 公稱通徑(mm) | 1 | 1.5 | 2 | 2.5 | 3 | 10 | 15 | 20 | 25 |
| 接管螺 | G1/4 G3/8 | G3/8 G1/2 | G1/2 | G3/4 | G1 | ||||
| 適用介質 | 液體、氣體; Water, gas | 液體、氣體; Water, gas | |||||||
| 動作方式 | 直動式 | 先導式 | |||||||
| 介質溫度℃ | ≤180 temperature | ≤100; ≤180 temperature | |||||||
| 公稱壓力(MPa) | 16、25 | 10、16 | 8、10 | 6、8 | 4、6 | 10、16 | |||
| 工作壓差(MPa) | 0～16/0～25 | 0～10/0～16 | 0～8/0～10 | 0～6/0～8 | 0～4/0～6 | 0.6～10/0.6～16 | |||
| 閥體長度(mm) | 44 | 44 | 44 | 44 | 44 | 60 | 70 | 80 | 90 |
| 高度(mm) | 98 | 98 | 98 | 98 | 98 | 125 | 138 | 144 | 154 |
